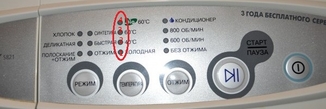

В стиральных машинах Самсунг, не оснащенных дисплеем, за индикацию ошибок отвечают указанные на изображении ниже индикаторы лицевой панели управления. Кроме того, вместе с непрерывно светящимися индикаторами ошибок, мигают все остальные индикаторы дополнительных функций. В некоторых моделях, может быть и наоборот: сигнальный индикатор отмаргивает ошибку, при этом все остальные непрерывно светятся. Разницы нет, смысл один - нас интересуют индикаторы температуры, как на изображении.

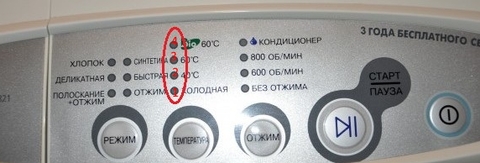

Сигнальные индикаторы пронумерованы на изображении от 1 до 4. Вот какие ошибки они индицируют:

    Ошибка 5E, SE, E2, 5C - горят/мигают индикаторы всех режимов, индикатор 2 горит/мигает.
Данная ошибка сигнализирует о невозможности слить воду. Возможно засорен фильтр сливного насоса, либо сливной насос вышел из строя.

    Ошибка Н1, Н2, НЕ, НЕ1, НЕ2, Е5, Е6, НС, НС1, НС2 - горят/мигают индикаторы всех режимов, индикаторы 2 и 3 горят/мигают.
Данная ошибка сигнализирует о проблемах с нагревом воды. Машинка не нагревает, либо перегревает воду. Рекомендуется проверить ТЭН на обрыв/утечку/замыкание, а так же датчик температуры.

    Ошибка DE, ED, DOOR, DE1, DE2, DC, DC1, DC2 - горят/мигают индикаторы всех режимов, индикаторы 1, 2, 3 и 4 (все индикаторы температуры) тоже горят/мигают.
Данная ошибка сигнализирует о проблемах с блокировкой дверцы люка. Чаще всего данная ошибка вызвана выходом из строя УБЛ - устройства блокировки люка.

    Ошибка 4E, ЧЕ, Е1, 4С - горят/мигают индикаторы всех режимов, индикатор 1 горит/мигает.
Данная ошибка сигнализирует о проблемах с заливом воды. Рекомендуется проверить наличие воды в водопроводе, исправность заливных клапанов, фильтров, бункера засыпки порошка.

    Ошибка UE, Е4, UB - горят/мигают индикаторы всех режимов, индикатор 3 горит/мигает.
Данная ошибка говорит о том, что не вращается барабан. Конкретно у самсунгов это зачастую связано с износом щеток двигателя. Так же проверяют исправность симистора двигателя на плате управления и реле двигателя (чаще всего их два, на плате). Заодно стоит обратить внимание на состояние опорных подшипников барабана. Возможно, плачевное их состояние и превело к поломке, о которой сигнализирует данная ошибка.

    Ошибка LE, E1, E9, LC, C1 - горят/мигают индикаторы всех режимов, индикаторы 1 и 4 горят/мигают.
Данная ошибка сигнализирует об утечке воды из бака (резком снижении уровня воды) любым доступным способом - внутрь машинки, на пол, наружу, в канализацию. Чаще всего связано с падением сливного шланга на пол сзади машинки - там должно быть гидроколено (петля) сливного шланга через верх машинки. Реже - с износом манжеты бака, его располовиниванием, протечками помпы либо продырявливанием/слетом с монтажных штуцеров дренажных шланг и патрубков.

    Ошибка 3Е, ЕА, 3Е1, 3Е2, 3Е3, 3Е4, 3C, 3C1, 3C2, 3C3, 3C4 - горят/мигают индикаторы всех режимов, индикаторы 2 и 4 горят/мигают.
Эта ошибка сигнализирует о проблемах с таходатчиком (тахометром) двигателя. Точнее, барабан за отведенное время не успевает набрать нужные обороты. Чаще всего это связано с выходом из строя самого тахогенератора (в некоторых моделях использован датчик холла), а так же с потерей контакта на разъемных соединениях. Для Самсунгов эта ошибка бывает и при изношенных щетках двигателя.

    Ошибка bE (6Е), bE1, bE2, bE3, bC, bC2, b2 - горят/мигают индикаторы всех режимов, индикаторы 1, 2 и 4 горят/мигают.
Данная ошибка сигнализирует об ошибке включения, либо о выходе из строя симистора двигателя. Чаще всего именно о проблеме с симистором. Так же проверяют щетки, таходатчик, реле двигателя. Реже саму панель управления на предмет залития водой / залипания кнопки включения.

    Ошибка tE, Ec, tE1, tE2, tE3, tC, tC1, tC2, tC3, tC4 - горят/мигают индикаторы всех режимов, индикаторы 3 и 4 горят/мигают.
Данная ошибка сигнализирует о неисправности термодатчика. Проверяют термодатчик, а также его разъемы и соединения.

    Ошибка 1Е (IE), Е7, 1С (IC) - горят/мигают индикаторы всех режимов, индикаторы 1, 2 и 3 горят/мигают.
Эта ошибка сигнализирует о проблеммах с датчиком уровня воды (прессостатом). Виновником возникновения данной шибки чаще всего является сам прессостат. Реже клемные колодки его подключения.

    Ошибка ОЕ (0E), OF (0F), Е3, ОС (0C) - горят/мигают индикаторы всех режимов, индикаторы 1 и 2 горят/мигают.
Данная ошибка сигнализирует о том, что в баке стиральной машины слишком много воды. Причиной этому может послужить выход из строя заливных клапанов, прессостата и его пневмоводов, сливного насоса, а так же повышенное пенообразование из-за плохого качества стирольного порошка.

    Ошибка Uc, 9C, 9Е1, 9Е2 - горят/мигают все верхние индикаторы, в том числе, индикатор блокировки замка.
Такая ошибка может возникнуть в случае превышения (или наоборот, слишком сильного падения) питающего напряжения. Проверяют напряжение питающей сети, исправность розетки (удлинителей), питающего шнура, внутренней проводки от вилки машинки до платы управления.

    Ошибка СЕ, АС, ACb (AC6), 4С2 - мигают все режимы стирки и горит верхний температурный индикатор 95° (или Bio 60°).
Данная ошибка говорит о том, что температура заливаемой воды слишком высокая. При возникновении такой ошибки в первую очередь проверяют, подключена ли машинка к холодной (а не горячей) воде.
Эта ошибка очень близка к ошибке H1, поэтому проверять следует все тоже, что и при H1, а именно: рекомендуется проверить ТЭН на обрыв/утечку/замыкание, датчик температуры.

Ошибки стиральных машин Самсунг с дисплеем, характерные только для них

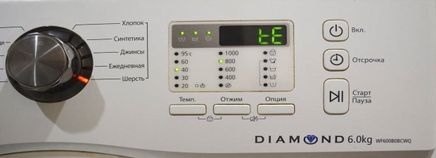

    Почти все ошибки стиральных машин самсунг с дисплеем высвечиваются непосредственно на дисплее, и означают тоже самое, что и для машин без дисплея.
Разница лишь в том, что стиральные машины с дисплеем, как правило из более дорогих ценовых категорий, и оснащены дополнительными функциями и датчиками.
Соответственно и список неисправностей и ошибок у них немного полнее. Ниже перечень ошибок и дефектов более сложных аппаратов.

    Ошибка SUd, 5d (Sd) - слишком много пены в баке стиральной машины.
Данная ошибка может возникнуть по разным причинам. Первое, на что следует обратить внимание, это стиральный порошок. Возможно пользователь сыпет слишком много порошка. Возможно использован порошок для ручной стирки. Далее проверяют датчик пенообразования, прессостат, пневмоводы от бака до прессостата, засоренность дренажа, фильтра насоса, канализации.

    Значения 2Н, 3Н, 4Н и так далее не являются ошибками.
Означают время до конца цикла стирки. "H" - с английского "Hour" - "час"
Например, "2Н" — до конца стирки осталось от 100 до 180 минут (не путать с Н2 — индикацией ошибки нагрева воды!).

    Ошибка АЕ, 13Е, АС, ACb (АС6) - нарушение связи можду модулем индикации и силовым модулем управления.
Данная ошибка может возникнуть в случае обрыва проводки внутри машинки, окисления/отсоединения каких-либо разъемов. Так же, эта ошибка возникает при выходе из строя некоторых узлов внутренней архитектуры процессора. В таких случаях меняют модуль целиком.

    Ошибка FE, FC - не работает вентилятор сушки.
Причиной возникновения данного дефекта может быть выход из строя самого вентилятора, питающих проводов и их клемм. Реже, неисправность может быть вызвана перегоранием симистора вентилятора сушки на плате управления.

    Ошибка EE - перегрев при сушки белья.
Такая ошибка может возникнуть в случае залипания контактов реле ТЭНа сушки, отгоранием спирали ТЭНа сушки и падением ее на заземленные части внутри машинки, а так же выход из строя датчика температуры сушки.

    Ошибка dC3 - Ошибка блокировки дверцы «Add Door» для дополнительной загрузки белья. Дополнительный люк не закрыт или не открывается.
Такая ошибка чаще всего появляется в случае выхода из строя УБЛ (устройства блокировки люка) дополнительной дверцы «Add Door». Реже связана с механическими повреждениями крючка дверцы.

    Ошибка 8Е, 8Е1, 8C, 8C1 - неисправность или срабатывание датчика вибрации.
Данная ошибка может возникнуть по многочисленным причинам, в том числе: неисправен сам датчик вибрации (VRT), его проводка, либо соединительный разъем. Также, проверяют подшипники барабана, двигатель, щетки двигателя.

    Значения PoF, PF - сбой электропитания (в процессе стирки отключали электричество).
Для продолжения работы нажмите кнопку "Старт/Пауза"

    Значения A0, A9, B0, C0, D0, E0 - включился тестовый режим самодиагностики машинки.
Для выхода из него нажмите и удерживайте втечении 10 секунд одновременно две кнопки "Температура" и "Опция"

    Значение Hot - высокая температура (выше 70°C) внутри стиральной машины во время сушки. Не является ошибкой.
Не отключайте стиральную машину, высокая температура во время сушки - штатная ситуация. Как только температура понизится, сообщение пропадёт.

    Ошибка 6С, SdC (5dC) - ошибка автоматического дозатора.
Такая ошибка появляется только у машин Самсунг с функцией Wi-Fi. Не работает привод автоматического дозатора, его проводка или контакты.

    Ошибка ddC - ошибка открытия дверцы для дозагрузки белья.
Эта ошибка схожа с ошибкой dC3, поэтому проверяют в первую очередь замок дверцы дозагрузки, его проводку, и механическую часть дверцы дозагрузки.
​

Вход в диагностический режим стиральных машин Самсунг

    Вход в тестовый режим (диагностики) осуществляется путем одновременного нажатия комбинации клавиш: «Отжим», «Опции» и сетевой клавиши.

    Зажав кнопки, вы услышите характерный звук и будете наблюдать, как загорелись индикаторы на рабочей панели.
После того, как вы отпустите кнопки, стиралка перейдет в режим ожидания проведения проверки.
Плотно закройте крышку люка, теперь можно считать, что прибор окончательно подготовлен к проведению самодиагностики.

    Сервисный тест машинки Самсунг условно подразделяется на два этапа, и первым из них считается проверка ее линейных составляющих:
​
  - Клапанов залива воды;
  - ТЭНа;
  - Сливнго насоса (помпы);
  - Насоса Eco Bubble.

    Кнопка, отвечающая за выбор температуры воды, включает режим проверки клапанов.
Нажав на неё, можно наблюдать, как бак начнет заполняться водой через первую секцию дозатора моющих средств.
При повторном нажатии клавиши «Температура», вода начнет подаваться через вторую секцию лотка.
Так будут проверены оба отсека заливного бункера. Третье нажатие позволит отключить залив жидкости в бак.

    Одно нажатие на клавишу «Отжим» позволит протестировать исправность сливного насоса.
Второе – включить насос Эко Бабл. Третье нажатие приведет к отключению насоса.
Если вы уверены, что проблем со сливом воды из барабана нет, приступайте непосредственно к проверке насоса Eco Bubble, для этого следует быстро, два раза подряд нажать кнопку, отвечающую за отжим.
Теперь посмотрите через дверцу люка. В воде, которой заполнен барабан, должны начать появляться пузырьки (при наличии функции Eco Bubble), это свидетельствует о том, что функция пузырьковой стирки исправно работает.

    Кнопка «Опции» поможет проверить, как работает ТЭН. Нажав на клавишу, вы включите нагревательный элемент на несколько секунд.
Если на панели управления машинкой не произойдет никаких изменений, значит, нагреватель исправен. Если с ТЭНом имеются какие-либо проблемы, прибор выдаст ошибку по нагревательному элементу.
Не включайте ТЭН без воды!

    Испытание на работоспособность различных датчиков и мотора СМА производится вращением ручки переключения программ стирки.
Выставив селектор на определенный режим можно продиагностировать:

  - Двигатель;
  - Датчик температуры;
  - Прессостат;
  - Электронный модуль управления.

    1. Выставление селектора на режим «Отжим» выведет на цифровой дисплей машинки текущую частоту сигнала датчика уровня воды в баке. К примеру, мигание на экране символов 24,16 расскажет о том, что частотный сигнал датчика составляет 24,16 кГц. Можно проверить, как изменяется данное значение на сливе, частота должна возрасти примерно на 2 кГц.
​
    2. Направление ручки на позицию «Полоскание + Отжим» покажет текущую температуру воды в барабане. Этим проверяется исправность температурного датчика.
​
    3. Выставление программы «Быстрая стирка» отобразит на экране состояние основной силовой платы СМА. Если сигнал ОТ, или Okey Test, значит, тест пройден хорошо, появление значка NT (Not Test) свидетельствует о неисправности платы.
​
    4. Перевод селектора в позицию «Ручная стирка» позволяет провести проверку скорости вращения мотора. Выбрав данное положение и нажав кнопку «Старт/Пауза», вы увидите, что барабан начнет крутиться, это подтверждает работоспособность мотора. В случае дефекта элемента на дисплее отобразится информация о неисправности вращения мотора.
​
    5. Направление ручки переключения режимов на программу «Синтетика» позволит наглядно проверить скорость вращения барабана от нулевых оборотов до максимально возможных. Выставьте ручку и нажмите кнопку «Старт/Пауза», информация о скорости будет отображаться на светодиодах опций. После того, как тест будет завершен, следует отключить вращение барабана клавишей «Старт/Пауза».

    Тестовая диагностика стиральной машины поможет пользователю за короткое время проверить системы прибора на работоспособность, а также выявить возможные неисправности. Сервисный тест подскажет, где искать основную причину выхода стиралки из строя, будь это проблемы с заливным или сливным шлангом, неполадки мотора СМА, датчика уровня воды или основной платы.
