Котел TIBERIS Cube 24 ошибка Е8.
1. Описание проблемы.
2. Возможное решение.
    Всем тепла! Сегодня хочу поделиться опытом ремонта настенного газового котла TIBERIS Cube 24. Необычным ремонтом с необычной поломкой. Вечер, сижу за компьютером. Пишет мне в ватсапп человек. Просит приехать посмотреть котел, срочно, так как на улице холодно, дом остывает быстро. В предыстории рассказывает, что начиналось всё с того, что котел терял давление, его приходлось подпитывать. Со временем у него пропало ГВС (горячая вода на мойку и ванну - холодная). Человек вызвал мастера. Тот приехал, снял крышку и увидел, что из-под датчика давления водичка понемногу капает на датчик температуры ГВС, из-за чего на нем отгнил разъем для штекера. Мастер заменил датчик ГВС, подтянул датчик давления, включил, иии... Ошибка Е8. Что он только не делал. И плату увозил к другу-электронщику, и назад привозил, и в настройках инженерного меню копался - результата "ноль".

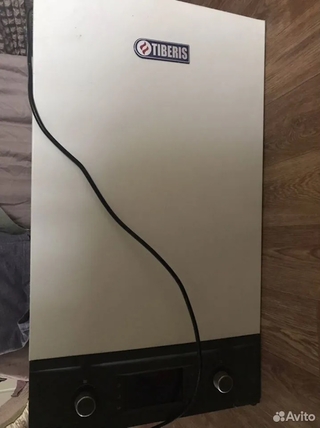

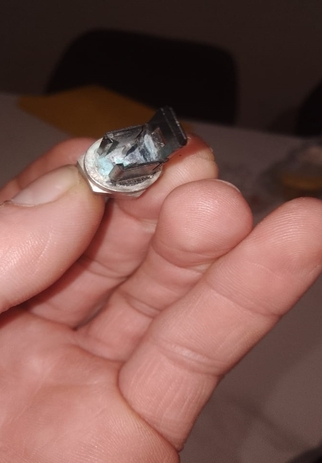

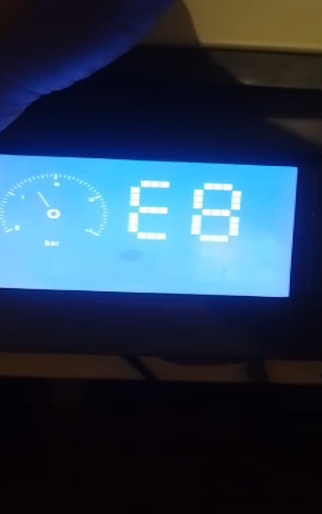

    Я заинтересовался, случай интересный. Думаю, может номинал датчика не подошел, может еще что - думаю поеду съездию, наверное сделаю. Ниже фото котла, вышедшего из строя датчика NTC ГВС, и скриншот ошибки:

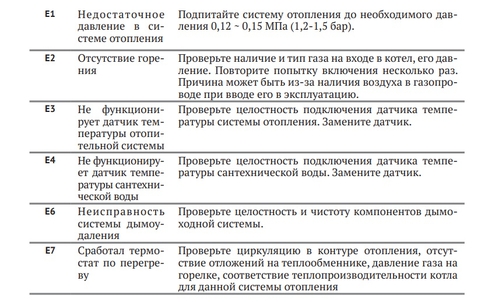

    В общем приехал я на место. Измерил сопротивление Нового датчика. Оказалось 10 килоом. Измерил сопротивление старого датчика. 10 килоом. Все измерялось при комнатной температуре. Заменил штекер разъема на новый. Первое, что мне очень захотелось сделать - это расшифровать код ошибки, что мне до сих пор не удалось. Есть лишь догадки. Пока я искал таблицу с кодами расшифровки ошибки, какой-нибудь сервис-мануал и инструкцию по настройке скрытого инженерного меню, я нашел информацию, что эти котлы никакие не (какая там страна написана?) Итальянские. Это САМЫЙ обыкновенный, САМЫЙ дешевый Китай. Причем выпускается эта продукция не только под маркой TIBERIS, но так же под брендом TIBOR. Даже в основном под брендом Тибор. Правда, пишут люди на форумах, что содержимое котла, начинка, в принципе ничего, и даже достойная. Но вот сервисной информации - мало, почти нет. Итак, долгие поиски (я пробыл у клиента часов 5-6, до глубокой ночи), дали кое-какие результаты. Таблица с кодами ошибок (кроме Е5 и кроме Е8) и инструкция по настройке параметров инженерного меню:
    Как видим, наши Китайские коллеги не оставили нам расшифровок некоторых ошибок, которые могут выскочить в процессе эксплуатации этого котла, и... вы не будете знать, что с ним делать.
Е1 здесь как обычно, "нет давления";
Е2 - "не видит пламя";
Е3 - "котел - не видит датчик температуры теплоносителя";
Е4 - "не видит датчик температуры ГВС";
По ошибке Е5 - вопрос остался открыт;
Е6 - "нет тяги";
Е7 - "перегрев".

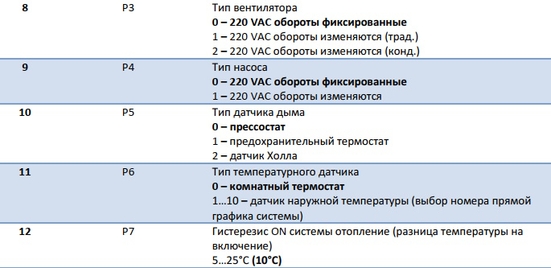

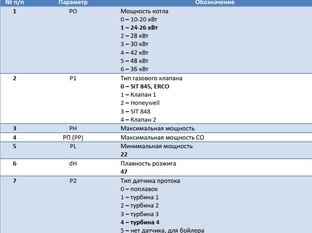

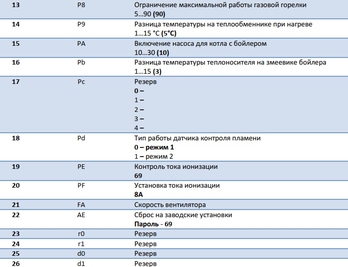

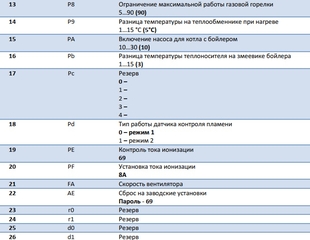

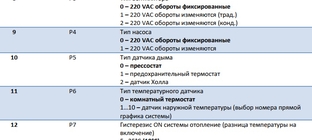

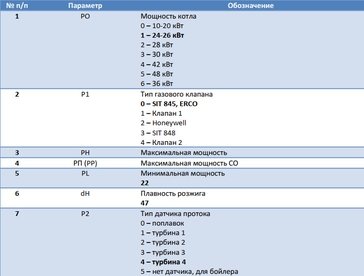

Режим программирования сервисных параметров Cube 24F
Для входа в режим:
- включить отопление;
- нажать одновременно «Регулятор температуры СО» + «Кнопку RESET»
- изменить и запомнить параметр - «Регулятор температуры СО»
    Как видим, настройка параметров тоже здесь перечислена не вся, но основные параметры все же есть. Забегая вперед, скажу, что мне в тот день 100500 попыток настроить эти параметры и сохранить их не увенчались успехом. Что интересно, котел не сразу вываливался в ошибку Е8, сначала он выдавал надпись 4D, затем показывал фактическую температуру теплоносителя, точнее, "00" (в отличие от рекламного ролика на ютубе, где даже на столе в магазине он показывал комнатную температуру), что, кстати, тоже наводило на мысли о неисправности датчика или его цепей. Плату я снимал и даже сделал зарисовку цепей от датчика до самого PIC-контроллера.
    Цепи контроля температуры не длинные, не сложные; оказались полностью исправные. Цепи проверял сразу для обоих датчиков NTC: и ГВС и отопления. Пробовал откидывать датчики, тогда на их разъемах присутствует 5 вольт. С подключенными становится, естественно, меньше - порядка 2,5 Вольта. От нагревания/охлаждения датчиков, эта величина, естественно, меняется, так и должно быть. Приходит этот сигнал на аналоговые входы аналогово-цифрового преобразователя PIC-контроллера. Приходит в размере, если мне не изменяет память, 1,2 Вольта, примерно. Меняется с прогреванием датчиков. Схемы цепей симметричны, замеры совпадают. Из чего следует двоякий вывод: либо по какой-то причине выгорел вход АЦП  ПИК, к которому подключен NTC отопления, либо проблемы с сохранением конфигурации настроек. Я больше склонился ко второму варианту. Тем более, что после прописывания заводских конфигураций, сохранения и перезагрузки котла, некоторые параметры оставались такими, как я установил, а некоторые снова были даже не просто нули, а, типа, "FF", ну, значит, чистые (пишу спустя месяц, досканально точно не помню, что именно было прописано в незапомненных параметрах, главное отсюда выделить суть).

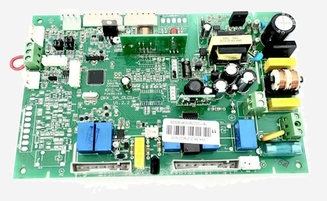

    Дальше последовали поиски способов вернуть котел к жизни. Вариантов тут не сильно много. Или купить и прошить ПИК, или заменить плату. Оба варианта были проработаны. Прошивки на ПИК вы ни где не скачаете, не напрягайтесь. Сам пик можно взять на Алишке. Программатор под него, тоже. Я думаю, подойдет TL866II+, естественно со специальным переходником, который тоже стоит немало, как и сам этот прогер. Но ввиду отсутствия прошивок на контроллер, даже на спецфорумах, таким как "ремауд", "монитор" и так далее, этот вариант отметаем. Рассматриваем варианты замены платы. Тут их тоже несколько.

    1) Первое, что можно сделать, это купить на авито котел-донор и разобрать его. Но тут главное не ошибиться с ревизией платы: Мой клиент столкнулся с тем, что в точно таком же котле стояла похожая плата, но другой ревизии. Разъемы не подходили. Хорошо, что когда он поехал смотреть, он взял с собой свою плату.
    2) Покупка платы в ваших местных магазинах запчастей к газовым котлам по наличию или под заказ. Да, это быстро, но заплатить придется за нее двойную, тройную, а может быть и шестерную цену.

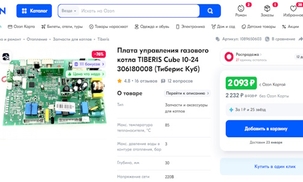

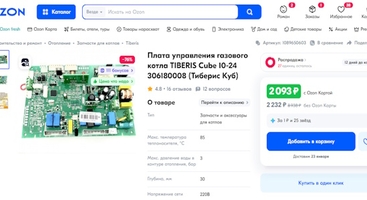

    3) Покупка платы на маркетплейсе. Мой клиент купил плату на Озоне за пару тысяч, получил ее через пару дней. Подошла идеально, заработала сразу.

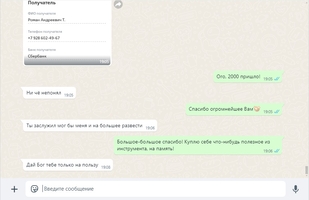

    В завершение статьи расскажу, что установил её мой клиент сам. А мне в благодарность, абсолютно добровольно, сам перевел пару тысяч, со словами "ты бы мог меня развести на большее, если не работал бы честно".
    Вот такой получился ремонт! Всем удачи и хорошего настроения!
